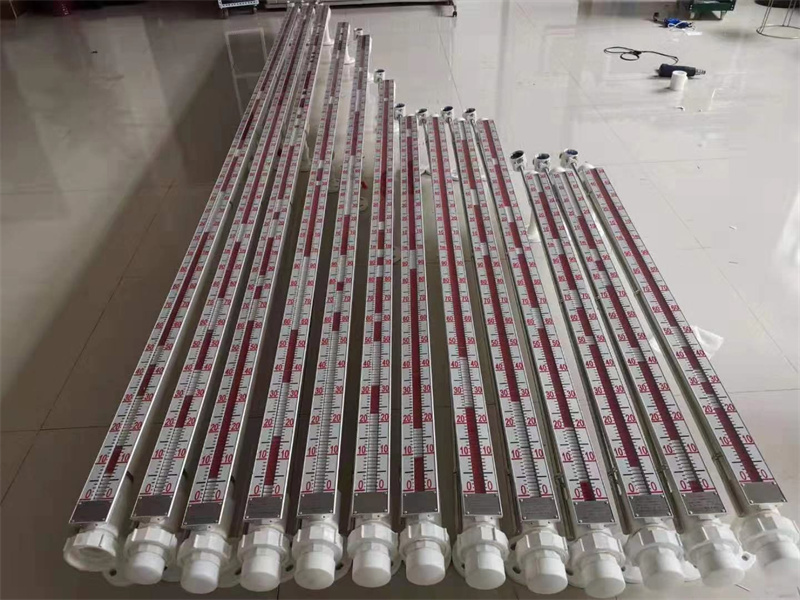

磁翻板液位計的安裝方式主要有側裝和頂裝兩種。側裝是在槽罐上使用多的一種安裝方式。但在遇有放置于地下的儲罐時，為便于安裝與觀測，就需要選擇頂裝型磁翻板液位計。
環氧氯丙烷項目中磁翻板液位計出現的故障 1、磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。2、磁翻板液位計顯示面板與被測液體介質完全隔離，不會受到被測介質污染顯示器而使測量讀數受到影響。接液部分選用不同的材料制造，可做到高密封、防泄漏，能夠在高溫、高壓、高粘度、強腐蝕性條件下安全穩定地測量液位，3、液位測量范圍大，不受容器規格、形狀以及安裝位置的限制，全過程測量無盲區。4、配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，可實現液位的遠距離報警、檢測、指示、記錄與控制。5、磁翻板液位計廣用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。 磁翻板液位計在電廠的應用中會出現哪些故障？ 磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。磁翻板液位計應用液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻板翻轉180度，當液位上升時，翻板由白色轉為紅色，當液位下降時，翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。 遠傳型磁翻板液位計原理 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。） 磁翻板液位計特點 測量介質的物理化學屬性（如腐蝕性）等對磁翻板液位計具有較大影響，不同的介質屬性直接決定了選擇何種類型的磁翻板液位計。所以不了解所測介質屬性就隨意選用磁翻板液位計，不僅會影響磁翻板液位計的可靠測量，也會直接影響磁翻板液位計的使用周期，甚至出現磁翻板液位計根本無法用于測量的情況。 磁翻板液位計顯示面板材質 津制儀表小編為大家總結了中磁翻板液位計相關的故障發現的原因，提出了相關的解決方法，希望可以幫助大家在遇到類似問題能盡快解決，恢復生產。故障現象有：1，磁翻板液位計刻度為零，無變化：檢查丙烯輸送泵（流量: 10 m3/h，揚程: 200 m)及管線閥門開啟狀況，泵的出口壓力及電機電流均處于正常輸送狀態，又對輸送管道及丙烯受槽進出口閥門進行檢查，閥門開關狀態正確無誤，罐體側面出口閥門有結霜現象，丙烯受槽壓力表顯0.42 MPa，溫度約為5 C，上述現象充分說明受槽內已有丙烯進入。經分析是液位計失靈，立即停止輸送丙烯，關閉受槽所有進出口閥門，處理液位計。將磁翻板液位計測量管最底閥門打開后，有少量丙烯流出并冒出白霧。拆下盲板，發現浮子被卡在測量管內，把整個液位計拆下，將兩頭盲板全打開，用艦45無縫鋼管從上端將浮子用大錘沖出，發現浮子已發生形變成麻花狀，不能上下浮而造成了磁翻板液位計失靈。丙烯在進入受槽后，受槽內部瞬間發生了溫度變化，導致磁翻板液位計浮子內的壓強迅速降低，形成負壓狀態，在外壓強力的作用下發生了形變，卡在測量管內，不能上下浮動，導致失靈。解決方法就是采用加壓受料的方式，可避免類似事件發生。 磁翻板液位計現場環境 磁翻板液位計在電廠中有著廣的應用，磁翻板液位計故障常見于磁翻板或浮球磁性減弱、磁翻板卡澀而造成顯示不準和顯示斷層，浮球卡澀的故障比較罕見，而且浮球下部的形狀與筒體排污口的構造不應做成可能吻合的結構，防止浮球下部卡澀時堵住底部的排污口。磁翻板液位計浮球的位置正好將下部的排污口堵住，造成在運行中連排滿水，磁翻板液位計顯示為0且下部排污閥打開后見不到大量的排水的現象。浮球卡澀的原因是磁翻板液位計下部水側連接管焊接處處理不平整，間隙較小，經過長時間運行后其內部由于結垢，間隙進一步減小，#1爐停爐后連排無水，浮球位于底部，并在此卡住，造成顯示失準。 磁翻板液位計主要有以下優勢 遠傳型磁翻板液位計工作的原理是利用磁耦合原理，通過液位的變動引起連通管內的磁性浮子產生高度的變化，進而驅動液位計的面板上的紅白顏色的翻板作相應的翻轉，以此來顯示所測容器的液位。 磁翻板液位計的優缺點大總結 磁翻板液位計全過程測量無盲區、顯示醒目、讀數直觀，具有較高密封性的磁翻板液位計，在高溫、高壓、高粘度、強腐蝕性條件下安全穩定地對液位進行就地顯示的測量，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，實現遠距離檢測、指示、記錄與控制。磁翻板液位計的這些特點，使得其在液位測量與控制中應用廣。
|
